如何使用指針式絕緣電阻測試儀？
     準備工作
     1. 試驗前應拆除被試設備電源及一切對外連線，并將被試物短接后接地放電1min，電容量較大的應至少放電2min以免觸電和影響測量結果。
     2. 效驗儀表指針是否在無窮大上，否則需調整機械調零螺絲⑦。
     注意：在調整機械調零螺絲時，左右調整量為半圈。
     3. 用干燥清潔的柔軟布擦去被試物的表面污垢，必要時先用汽油洗凈套管的表面積垢，以消除表面漏電電流影響測試結果。
     4. 將高壓測試線一端（紅色）插入②LINE端，另一端接于或使用掛鉤掛在被試設備的高壓導體上，將綠色測試線一端插入③GUARD端，另一端接于被試設備的高壓護環上，以消除表面泄漏電流的影響（詳見"屏蔽端（GUARD）的使用方法"相關內容。將另外一根黑色測試線插入地端 （EARTH）①端，另一頭接于被試設備的外殼或地上。
     注意：在接線時，特別注意LINE（紅色）與GUARD（綠色）的接法，不要將其短路。
     開始測試
     1. 轉動波段開關接通電源，如電源工作正常指示燈應發綠光否則回發紅或黃色光。
     2. 轉動到電壓選擇檔，儀器自動接通檢測電池容量3秒鐘。當指針停在BATT.GOOD區,則電池是好的,否則需更換電池。
     3. 轉動波段開關，選擇需要的測試電壓（500V/1000V/2500V）。
     4. 按下或鎖定測試鍵⑩開始測試。這時測試鍵上方高壓輸出指示燈發亮并且儀表內置蜂鳴器每隔1秒鐘響一聲，代表LINE②端有高壓輸出。
     警告：測試過程中，嚴禁觸模探棒前端裸露部分以免發生觸電危險。
     5. 當綠色LED亮,在外圈讀絕緣電阻值(高范圍);紅色LED亮,則讀內圈刻度。測試完后,松開測試鍵⑩，儀表停止測試，等待幾秒鐘,不要立即把探頭從測試電路移開。這時儀表將自動釋放測試電路中的殘存電荷。
     警告：試驗完畢或重復進行試驗時，必須將被試物短接后對地充分放電（儀表也有內置自動放電功能，不過時間較長）
     6. 需連續進行第二次測量時，可按3-5步驟執行。
     注意：如長期不進行測試，需將電池倉中的電池拿出，以免電池液滲漏損壞儀表。
     屏蔽端（GUARD）的使用方法
     在電力電纜等的絕緣測量或外界電磁場干擾時，為了消除表面漏電和外界電磁場的干擾而影響測量結果的準確度，在實際測量過程中，采用儀表的屏蔽端來消除漏電電流、屏蔽干擾。

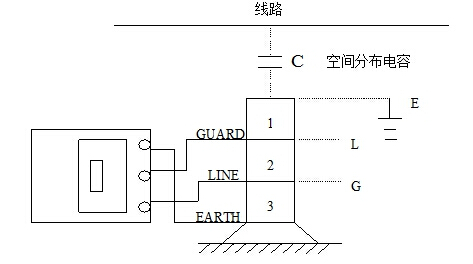

     對于兩節及以上的被試品，例如避雷器、耦合電容可采用圖1所示的接線進行測量。圖中將屏蔽端接到被測避雷器上一節法蘭上，這樣，由上方高壓線路等所引起的干擾電流由屏蔽端子屏蔽掉，而不經過測試主回路，從而避免了干擾電流的影響。對最上節避雷器，可將其上法蘭接儀表地端（EARTH）后再接地，使干擾電流直接入地。但后者不能將干擾完全消除掉。

圖一 利用屏蔽端屏蔽干擾
